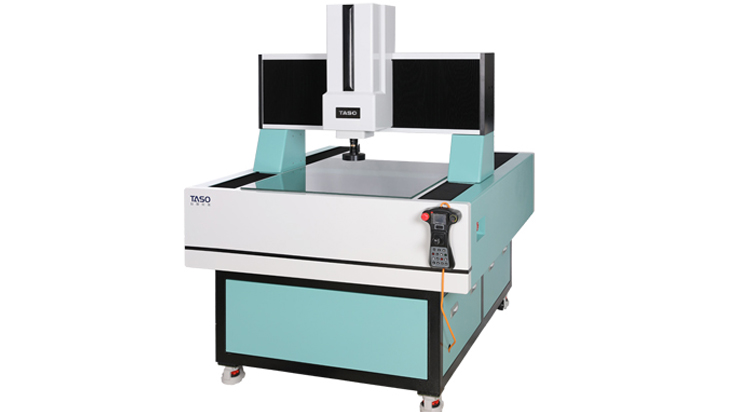

影像仪是一种成熟的精密几何量测量仪器。经历十几年技术的发展趋势，已经成为精密几何量测量中最常见的测量仪器之一。影像仪运用影像测头采集产品工件的影像，根据数位图象处理技术获取各种各样繁杂形状产品工件表层的座标点，再运用座标转换和资料处理技术转化成座标测量平面中的各种各样几何要素，从而计算得到被测产品工件的实际尺寸、形状和相互位置关系。

　　经过不断的发展，影像测量仪的应用范围不断扩大，可以测量各种复杂的工件轮廓和表面形状。目前，影像测量仪的测量对象包括电子部件、精密模具、冲压部件、PCB板、螺纹、齿轮、成形刀具等各种工件，逐渐进入电子、机械、仪表、钟表、轻工、防卫军工、航空航天等行业，成为高等院校、研究所、计量技术机构的实验室、计量室、生产现场常用的精密测量仪器。今天我们主要讨论的是影像测量仪在模具行业的应用。

　　市场需求

　　模具测量涉及的范围非常广泛，包括模具测绘、模具设计、模具加工、模具检验、模具修复后检验、模具成型产品批量检验等多个领域。每个领域都需要高精度的尺寸测量，包括距离、角度、高度、圆孔直径、圆弧半径、曲面等几何，包括圆度、直线度、平面度、垂直度、平行度、同轴度等形位公差。另一方面，各领域的测量要求也不同，zui典型的是模型测绘和模型成型产品的批量检测:模型测绘与尺寸的全面测量有关，测量效率要求不高，对仪器功能要求高的模型成型产品的批量检测对测量效率要求非常高。

传统的接触式三座标准测量机、关节臂测量机、大型激光跟踪机等仪器在模具测量领域也得到了广泛的应用，但在结构细腻、薄壁类工件、微小注射件、批量快速测量时，没有良好的解决办法。影像测量仪利用CCD面阵式测量仪、非接触式测量的特点，能够有效地完成无法接触、易变形、形状微小的工件，在这方面具有绝对优势。
