自动影像仪

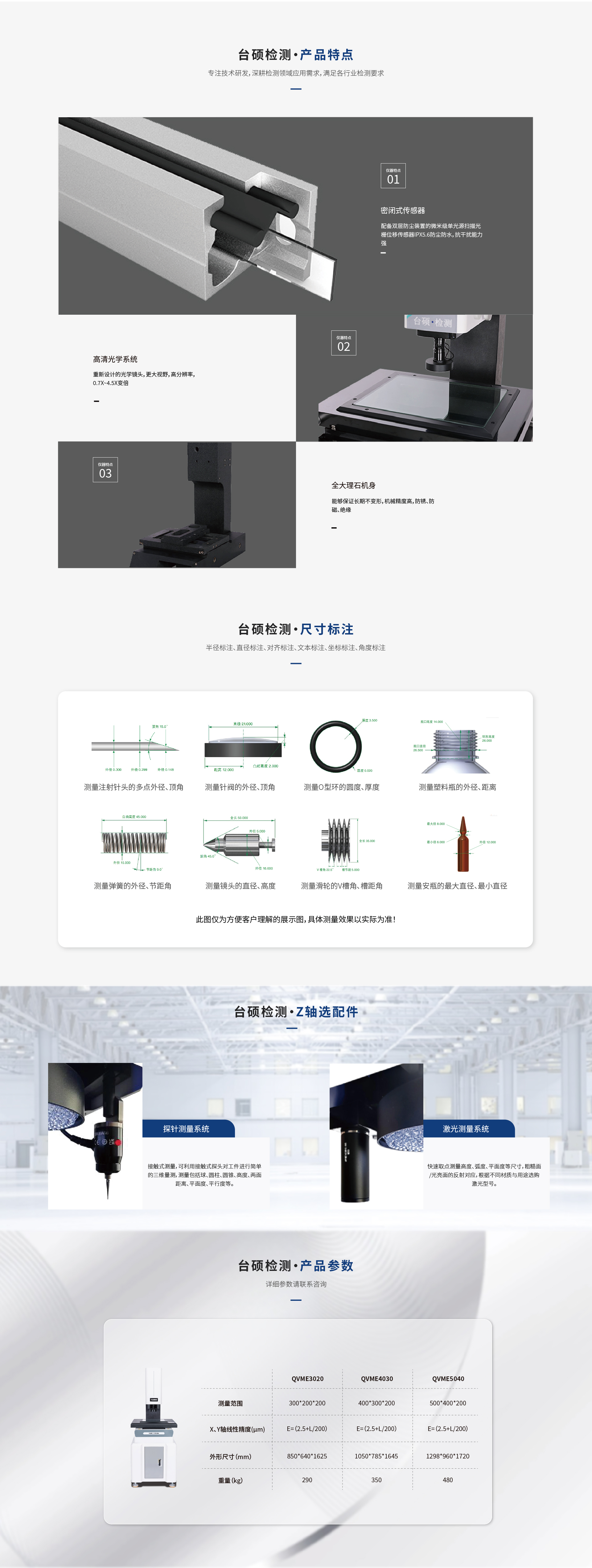

产品特点

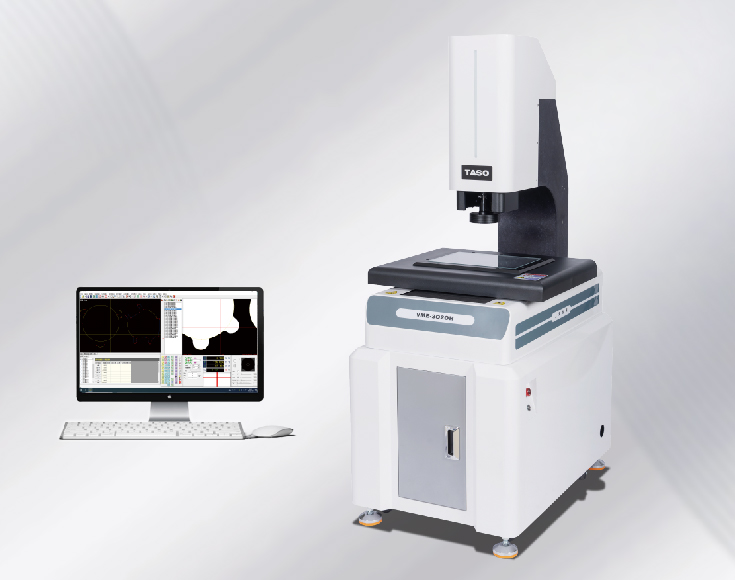

QVME系列自动型影像测量仪简介影像测量仪是一种由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、视频十字线显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。自动影像测量仪将影像测量技术提升到了一个新的阶段,它所具有高度智能化与自动化特点,能让整个测量过程变
  • 技术参数
型号QVME3020QVME4030QVME5040
量程X*Y轴*Z轴(mm)300*200*200400*300*200500*400*200
玻璃台面尺寸(mm)328*228428*328553*443
外形尺寸(mm)850*640*16251050*785*16451298*960*1720
建议承重(kg)≤25
XY轴线性精度(μm)E=(2.5+L/200)
Z轴线性精度(μm)E=(5.0+L/100)
速度XY轴(mm/s):<500    Z轴(mm/s):<100
光栅尺0.5μm玻璃光栅尺
图像传感器工业数字摄像机
光学镜头高清光学镜头,光学放大倍率0.7×-4.5×连续变倍
放大倍率影像放大倍率约30~185X
光源落射光:五环八区LED冷光源,亮度程控微调
轮廓光:圆形LED冷光源,亮度程控微调
运动控制3轴CNC伺服控制系统(X、Y、Z)
测量软件Taso定制版专业测量软件
建议工作环境温度20±3℃,湿度35%-80%,振动<0.002g,低于15Hz
电源AC   220±5V50Hz
重量约(kg)290350480
