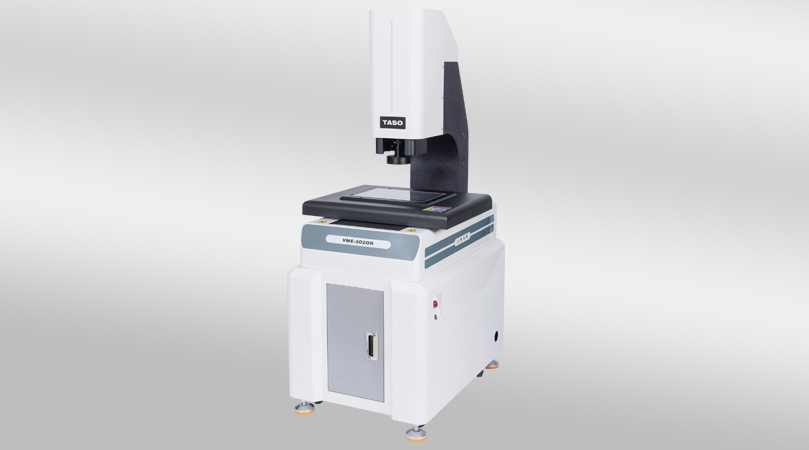

影像测量仪
在精密电子行业中，自动影像仪凭借其高精度测量、自动化操作、非接触式检测等核心优势，成为半导体、PCB（印制电路板）、精密元器件等领域质量控制的关键设备。以下从应用场景、技术特点、实际价值等方面解析其出色表现：
精密电子行业的检测痛点与自动影像仪的适配性
行业检测需求特点
微米级精度要求：半导体芯片线宽、PCB 孔径 / 间距、电子元件引脚间距等尺寸公差常控制在 ±5μm 以内，传统人工测量（如卡尺、投影仪）难以满足效率与精度需求。
复杂几何特征：电子元件（如 QFP 封装芯片、SMT 元件）存在大量二维 / 三维复合结构（如焊盘、引脚共面度、曲面弧度），需多角度、多维度测量。
批量快速检测：生产线日均产出数十万件元件，需检测设备具备分钟级单工位测量效率和全流程自动化能力，避免人工疲劳导致的漏检。
非接触式检测刚需：精密元件表面易划伤（如 FPC 柔性电路板），传统接触式测量（如三坐标测量机）可能造成物理损伤，影响产品良率。
自动影像仪的技术破局
通过光学成像 + 数字图像处理 + 自动运动控制的技术组合，实现：
亚微米级测量精度（重复精度≤±2μm）；
多传感器融合（光学镜头 + 激光位移传感器 + 接触式探针），兼容二维尺寸与三维形貌检测；
全自动编程测量：一次编程可批量检测同类工件，大幅降低人工操作误差。
